Bom Rapaziada, como eu vi que vários Brothers estão com dificuldade de fazer um sistema de irrigação automático, eu resolvi refazer o tutorial antigo e se resultou nesse aqui.
Este tutorial é bem completo e simples de fazer, espero que ajudem a todos que necessitam de fazer esse esquema de irrigação automatico!
Bom, vamos começar!

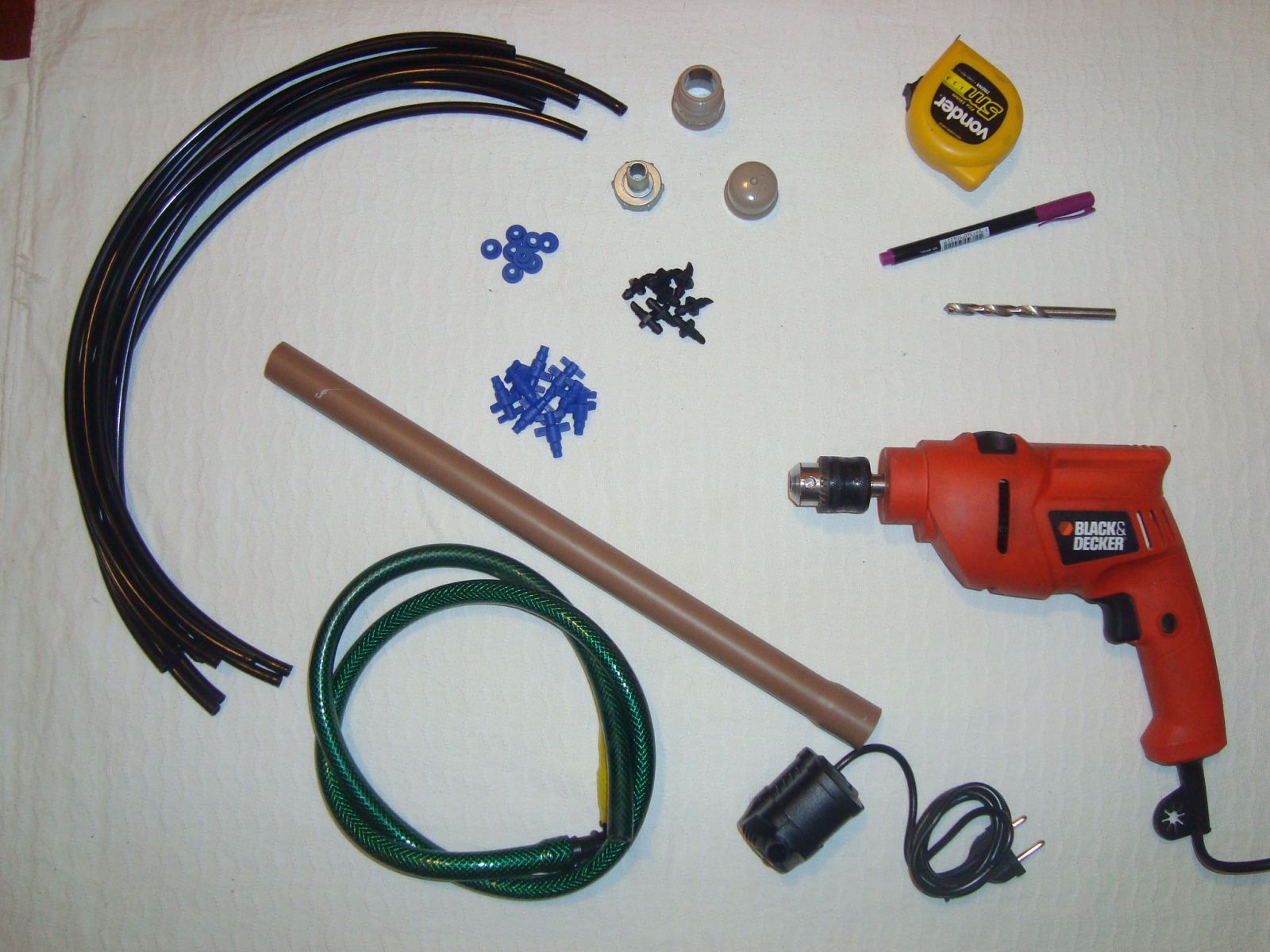

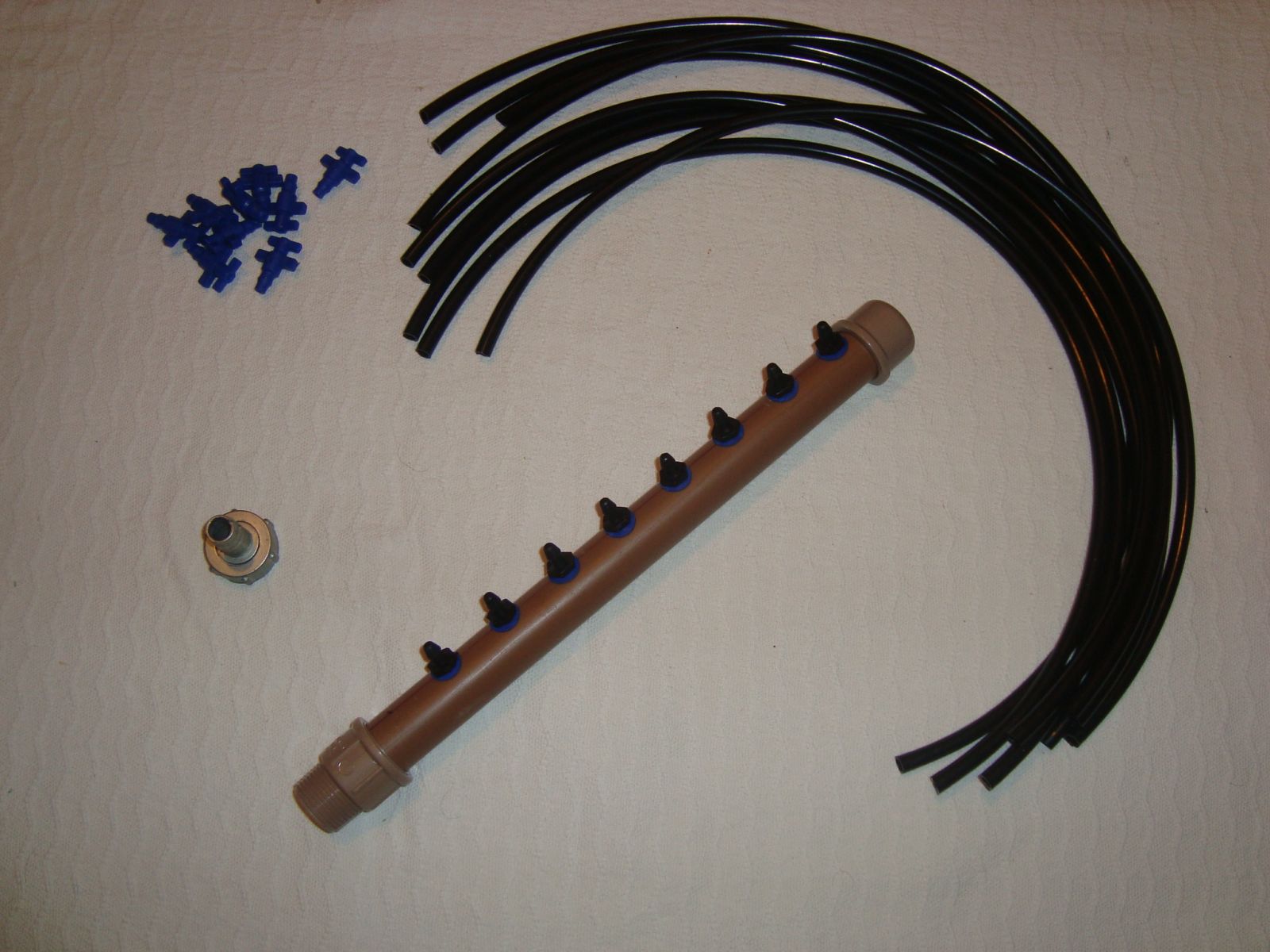

MATERIAIS:
1 - Cap 25mm
1 - Adaptador Com Rosca 25mm
1 - Bico ¾ Para Mangueira de ½
1 - Mangueira de Jardim de ½, 1 metro
8 - Chulinha de PVC
8 - Gotejador Automatico
8 - Conector para Microtubo AD-1
8 - Pedaços de Microtubo 4mm de 60cm cada
1 - Pedaço de 25cm de Tubo de PVC 25mm
1 - Bomba de Agua - Vazão máx: 1000L/H / Coluna d'água (altura maxima que a agua chega ): 150 cm (a altura da coluna d`agua tem que ser maior que a altura do reservatorio )
FERRAMENTAS:
Caneta para Marcar
Furadeira
Broca 7,5mm
Serrinha manual
Trena
Ta tudo na mão!
Agora Vamos Começar a Construção:
PRIMEIRO PASSO:

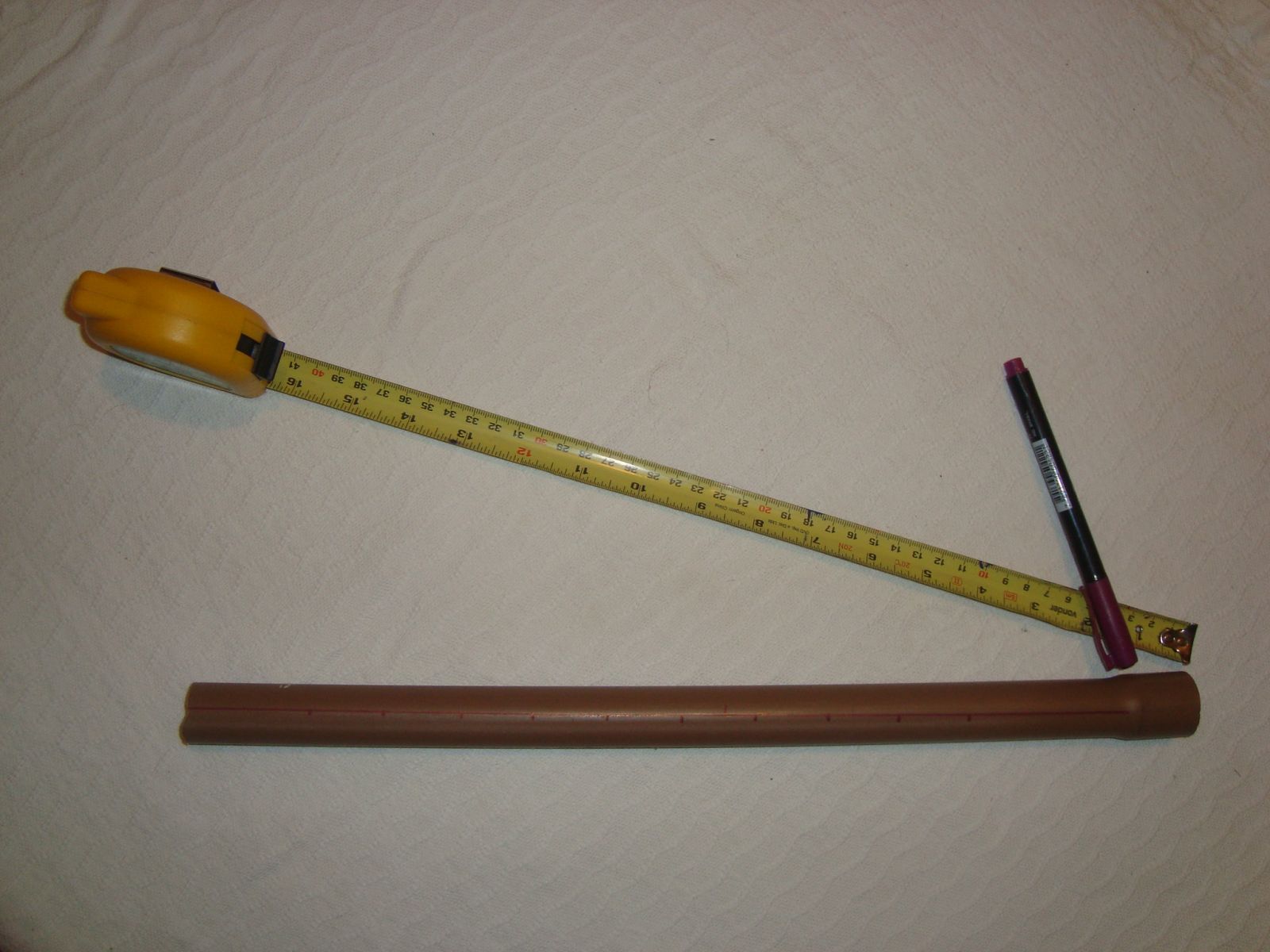

Primeiro pegamos o pedaço de tubo de PVC 25mm , em seguida vamos fazer uma marcação para saber onde você vai furar o tubo, no meu caso vai ser 8 furos, então vamos para a marcação dos furos...
SEGUNDO PASSO:

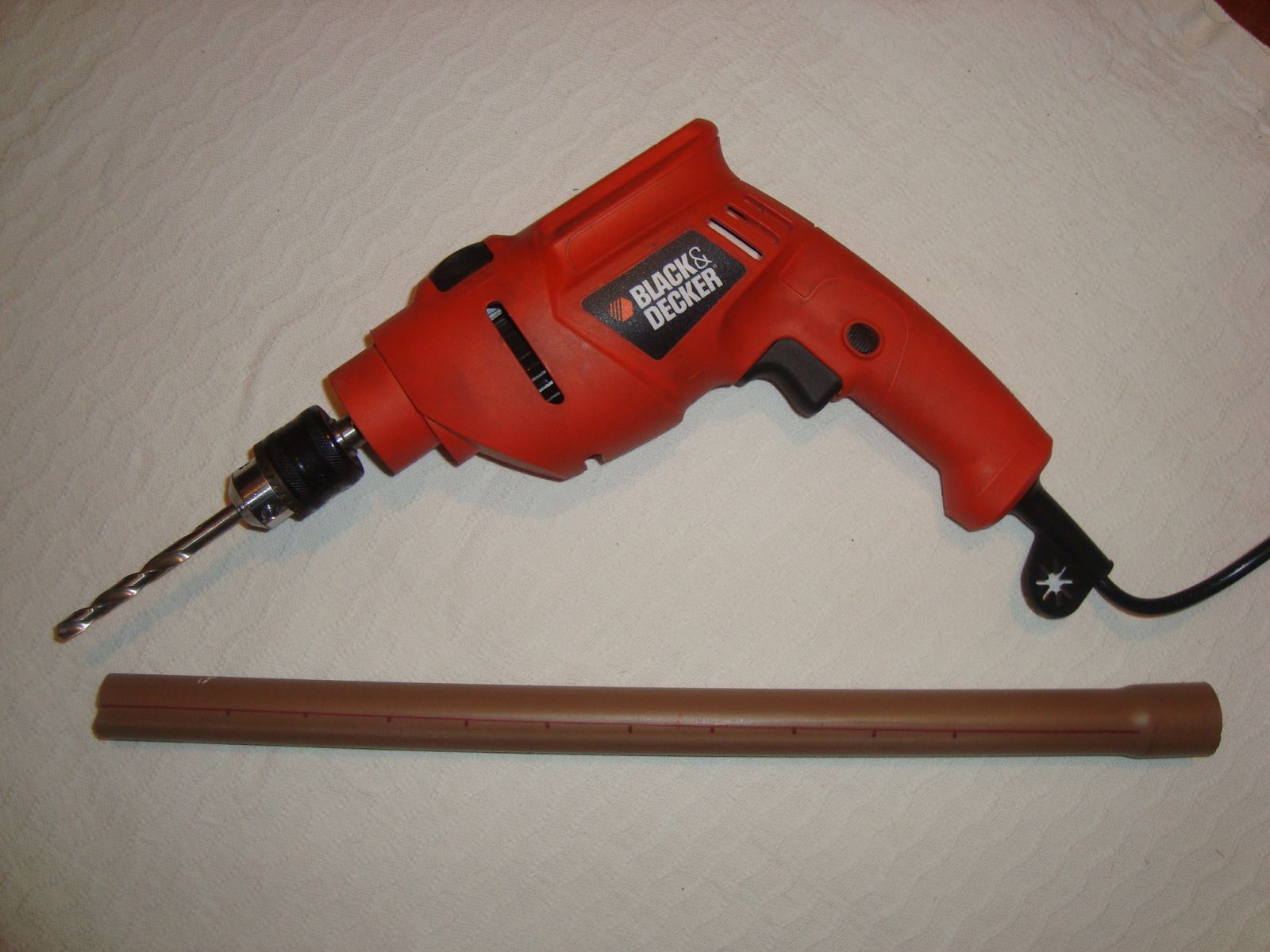

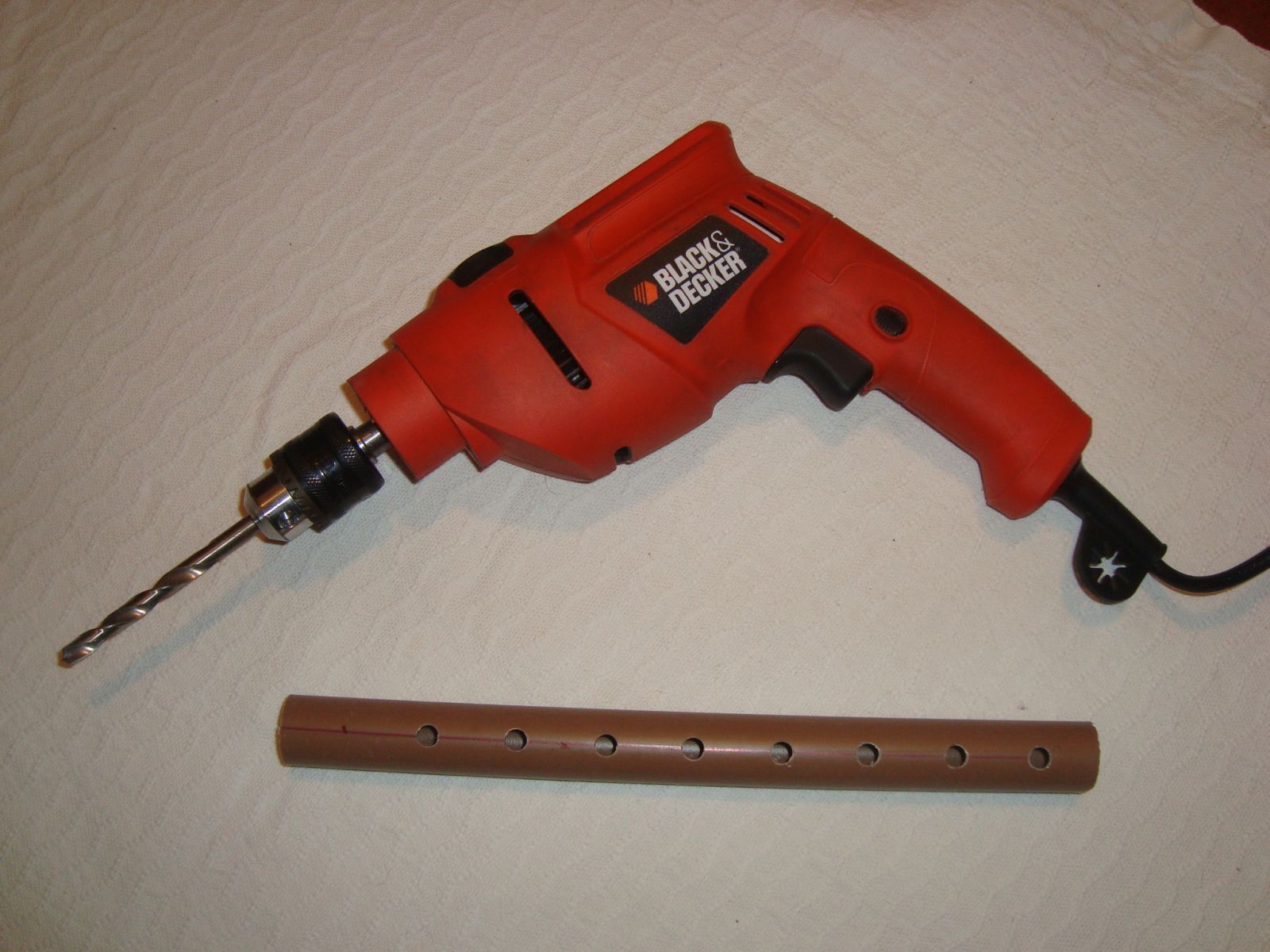

Pegamos a furadeira, com uma broca de 7,5mm, indicada pelo fabricante da CHULINHA ( pecinha menor azul da foto ), vamos fazer os 8 furos... em seguida, vamos cortar a sobra do tubo, medindo do ultimo furo, meço de um lado 3cm e do outro 7cm...
TERCEIRO PASSO:

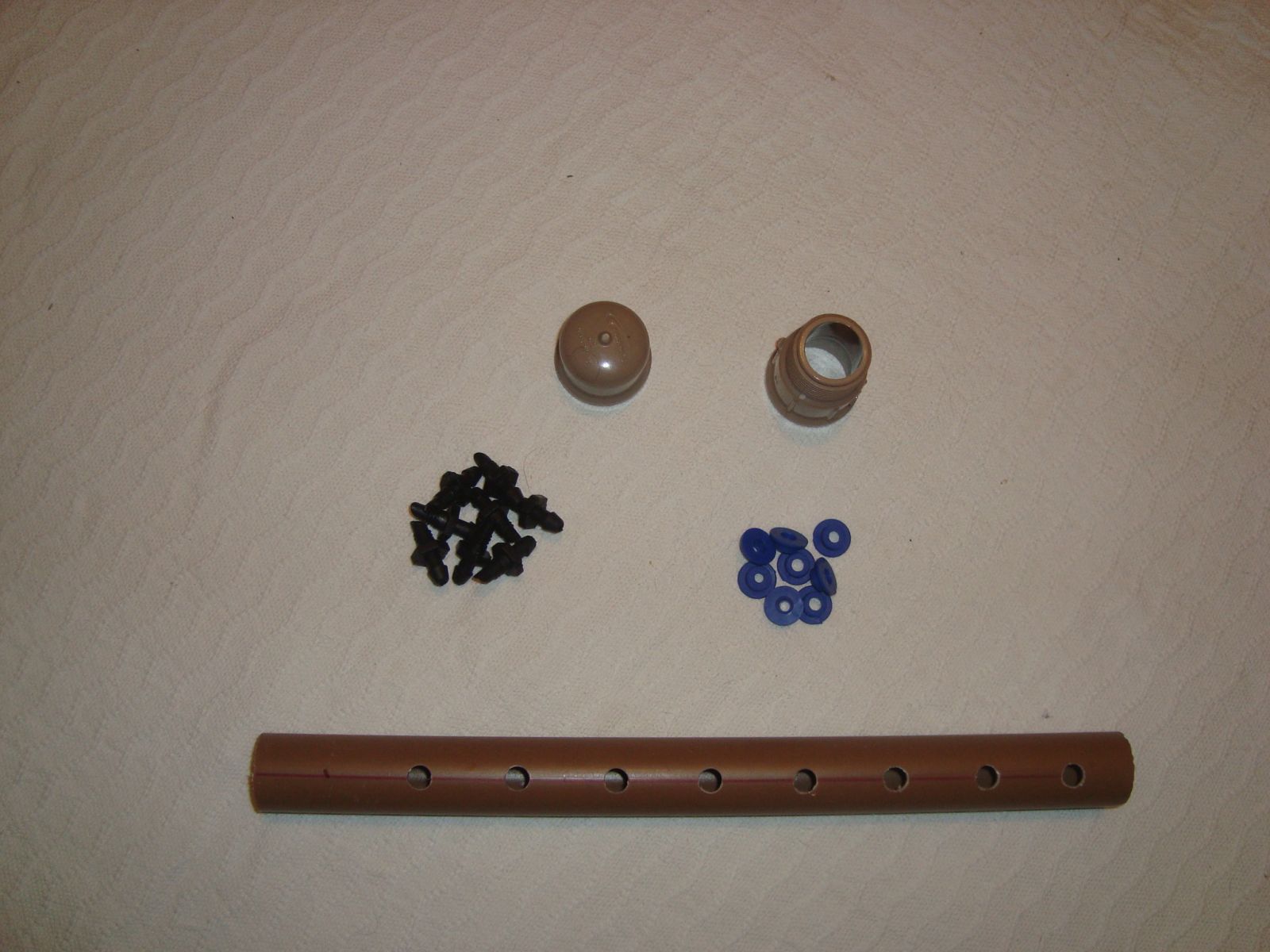

Agora vamos colocar no tubo o adaptador com rosca 25mm e o cap 25mm (eu não usei cola no processo, preferi por não usar e não vazou nada, estão fica a escolha de quem for fazer usar ou não cola ), em seguida começamos colocando as chulinhas e depois os conectores AD-1 no Tubo de PVC... Na hora de colocar as chulinhas tambem não usei cola, fica escolha de cada um...

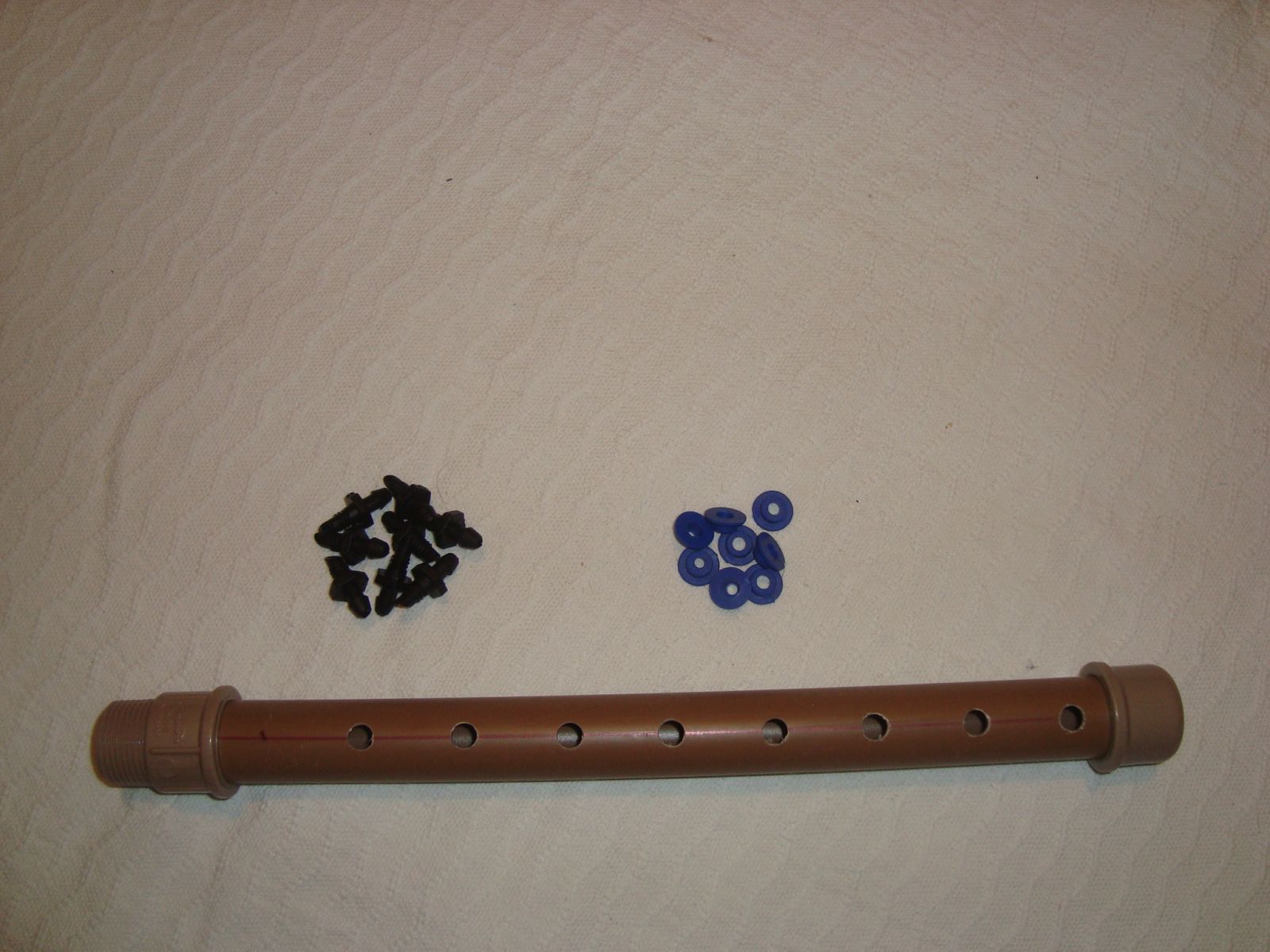

Colocando o adaptador com rosca e o cap no tubo:

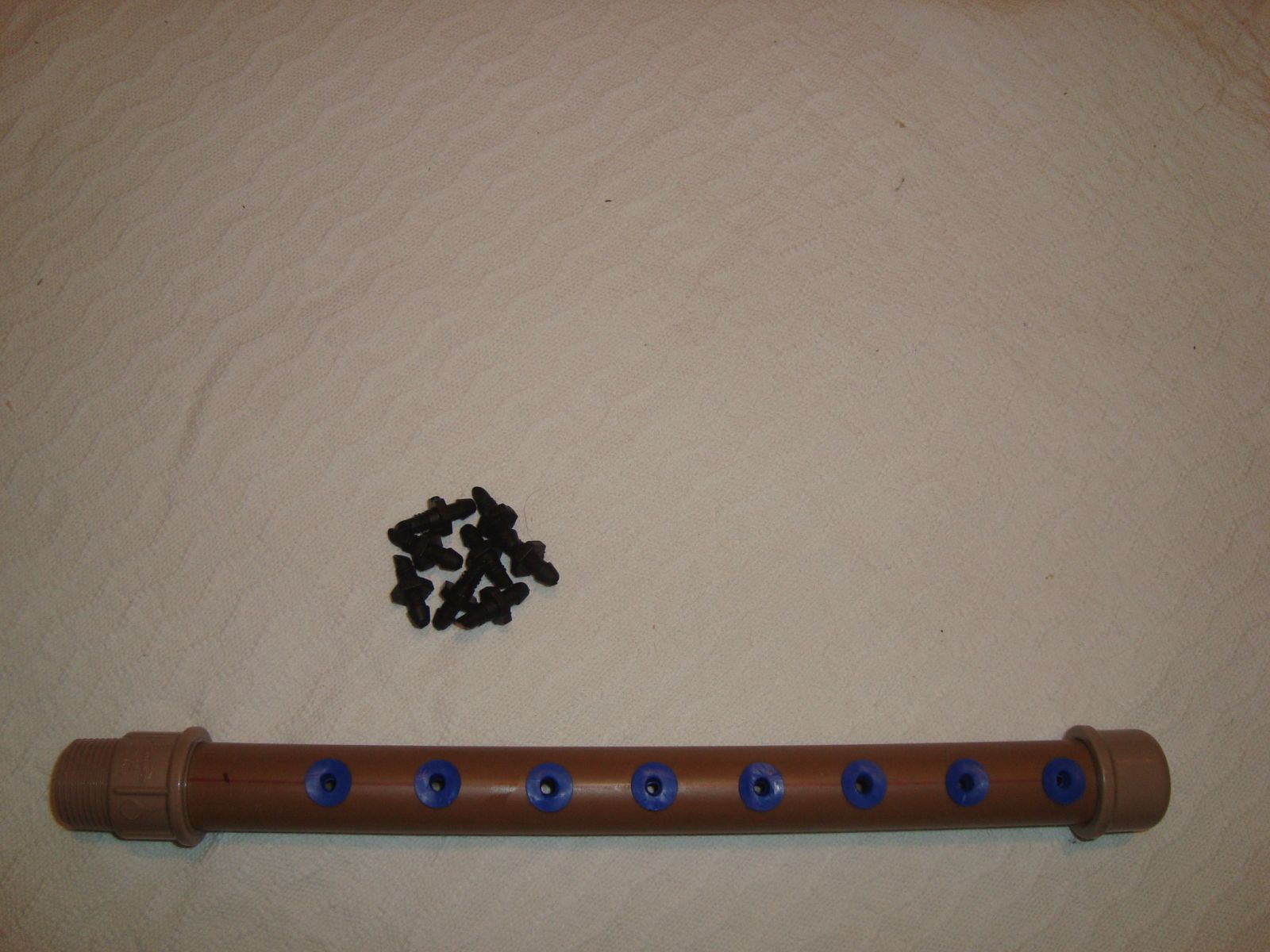

Chulinha colocada no tubo de PVC:

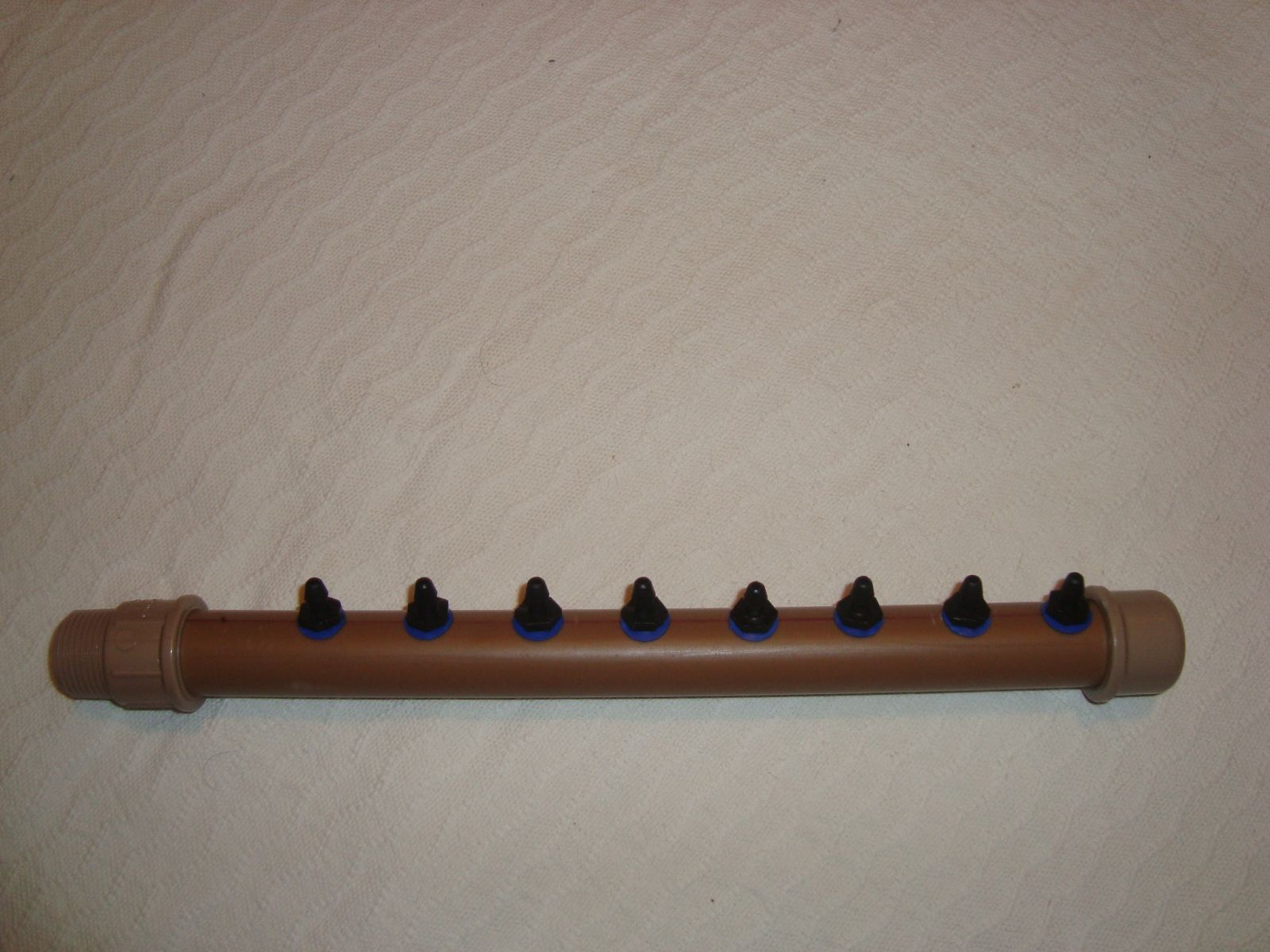

Colocando o adaptador AD-1 na chulinha:
QUARTO PASSO:

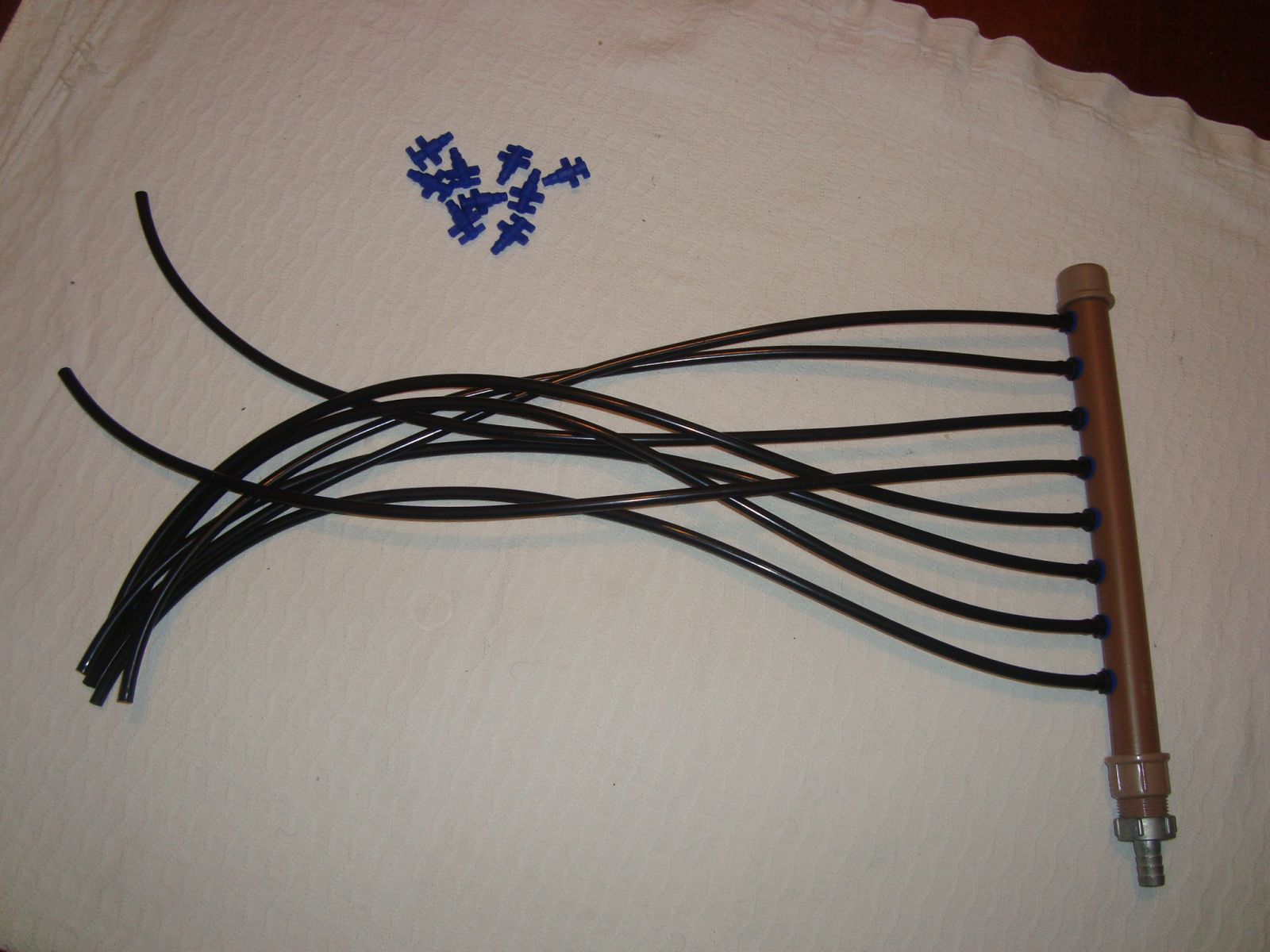

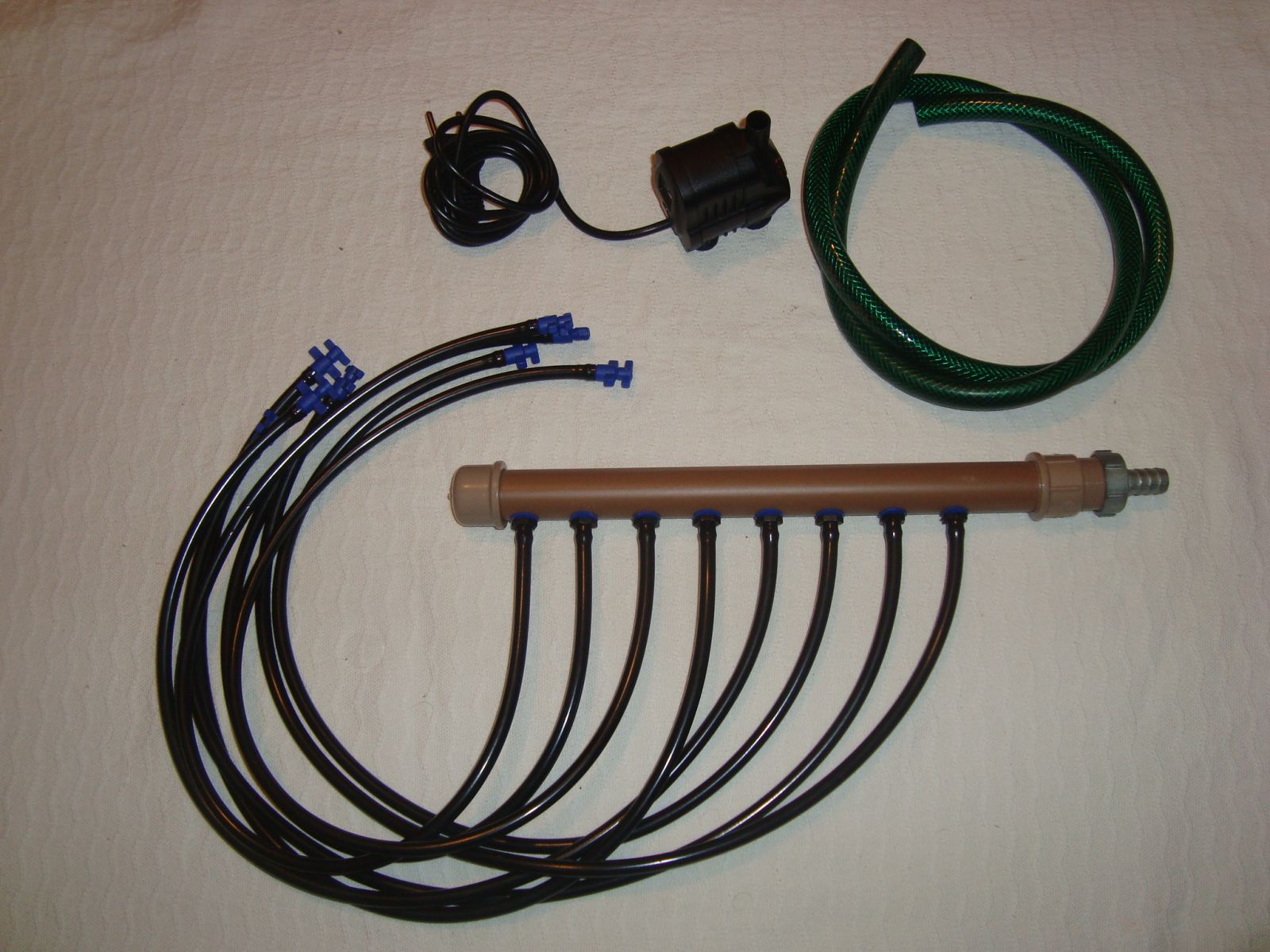

Agora vamos pegar os 8 pedaços de microtubo de 4mm de 60cm cada , em seguida vamos colocar eles nos conectores do tubo de PVC depois vamos colocar tambem o bico para mangueira e por ultimo colocar os gotejadores nas pontas dos microtubos...
QUINTO PASSO:

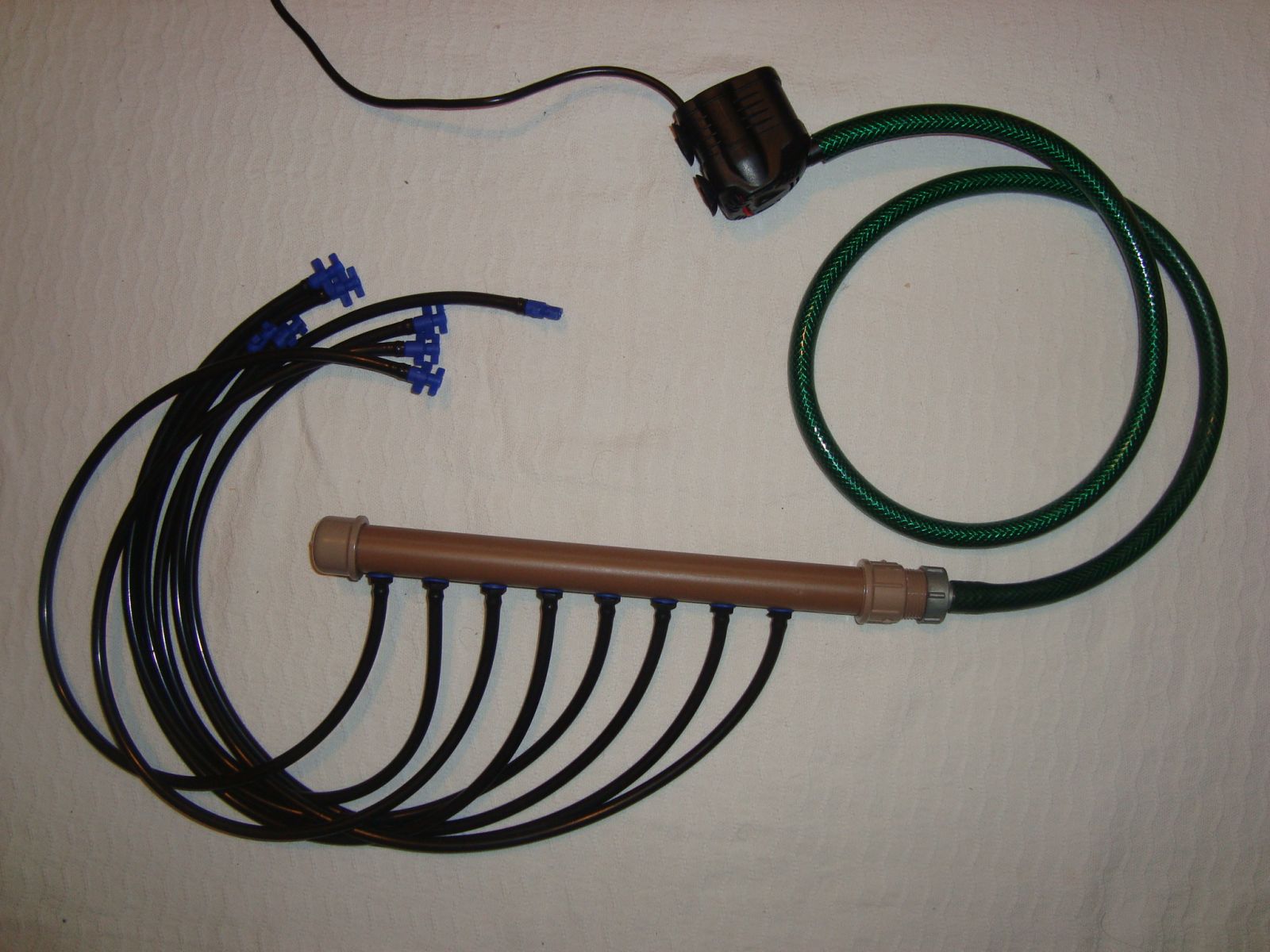

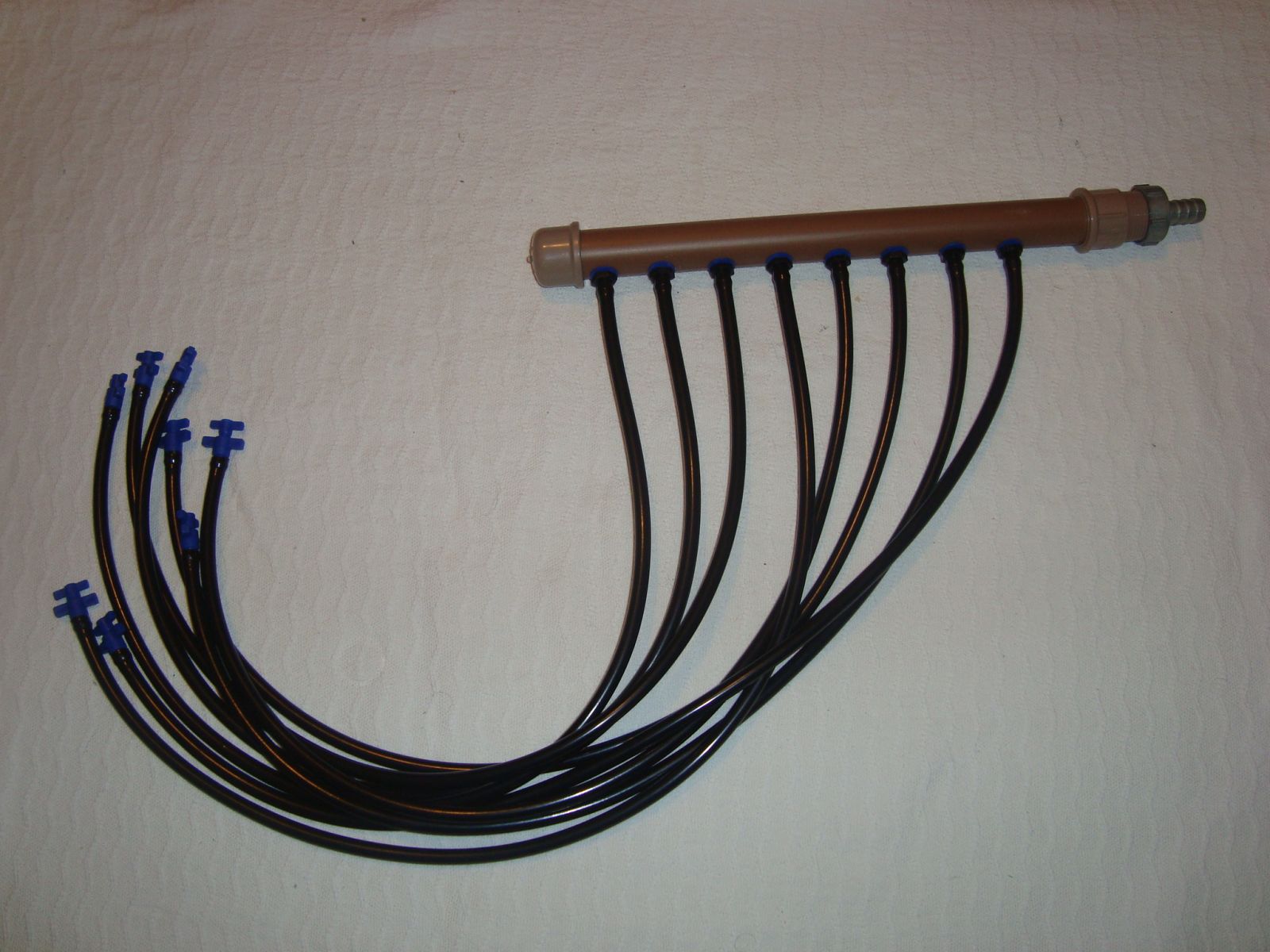

Agora no quinto e ultimo passo, e só conectar a mangueira de jardim de ½, no bico para mangueira e o outro lado conectar na bomba...
INFORMACOES IMPORTANTES!!!
- RESERVATORIO - tem que ficar abaixo do nivel do tubo de PVC !!!
e a Altura do tubo de PVC e o reservatorio, nao pode passar da altura da coluna d`agua indicado na bomba de aquario! ( no caso da minha bomba, o tubo de PVC fica no Maximo 1,20 metros acima da bomba de agua! )
- Os BICOS gotejadores tem que ficar acima (não apenas o tubo de PVC)do nível da água do seu reservatório. Se o bico estiver abaixo, uma vez q a bomba tenha dado a pressão, naõ vai parar mais até a água atingir um nível mais baixo que a altura do bico. (Funciona como mangueira q vc puxa gasolina do tanque, depois de puxado, enquanto ela estiver abaixo do tanque vai vazar).
Então não adianta montar todo esse sistema e os gotejadores ficarem perto do chão, pq aí vc não vai conseguir usar todo volume do reservatório
- BOMBA - quanto maior a coluna de água melhor, principalmente se estiver pensando em aspersor. Essas bombinhas de aquário não dão pressão suficiente pro aspersor trabalhar de forma correta (funcionar funciona mas meia boca) e isso é diretamente proporcional a coluna da água que a bomba aguenta. Os gotejadores vão legal pq vc deixa mais ou menos tempo, só vai gotejar em um lugar mesmo, mas os aspersoressofrem com essas bombas
Fonte: Growroom - Pardal
